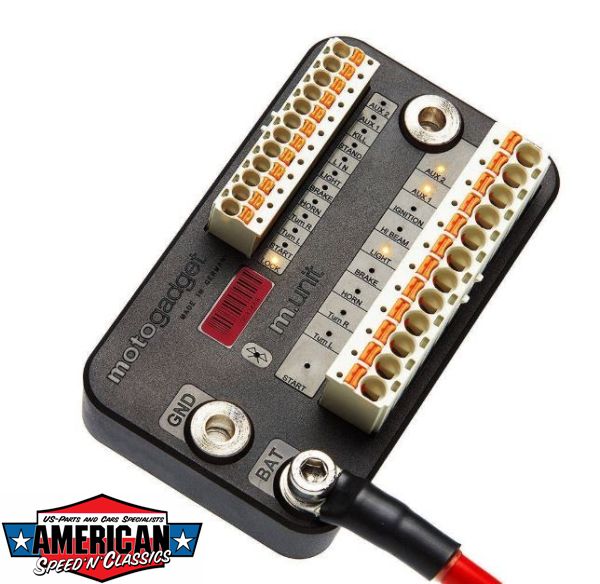

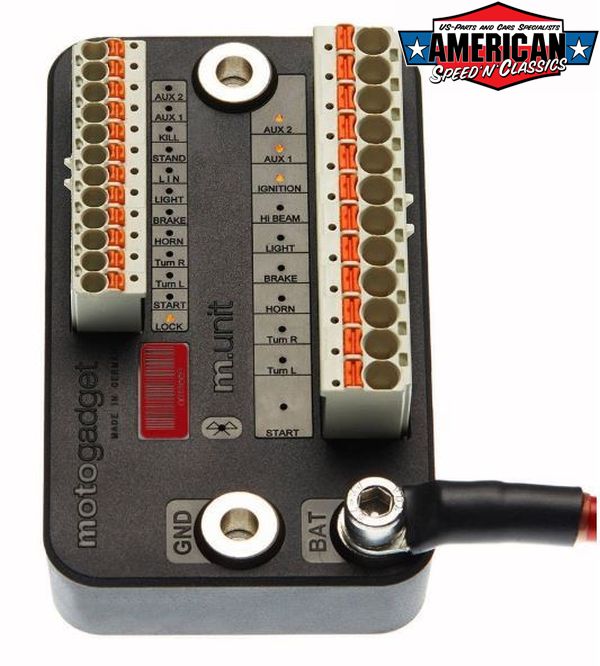

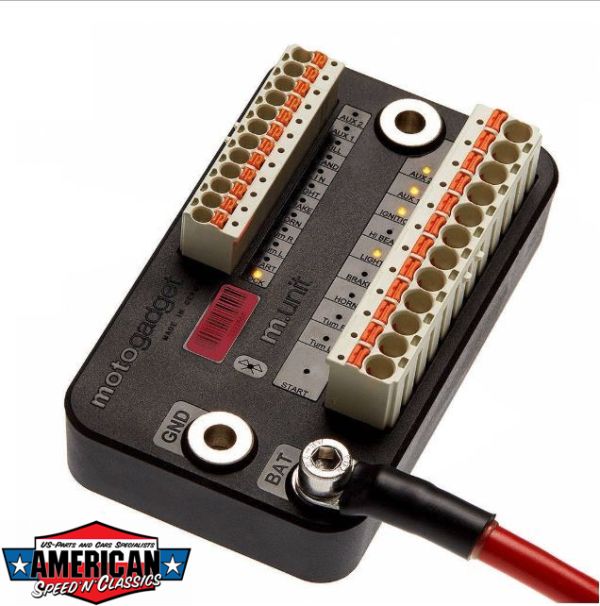

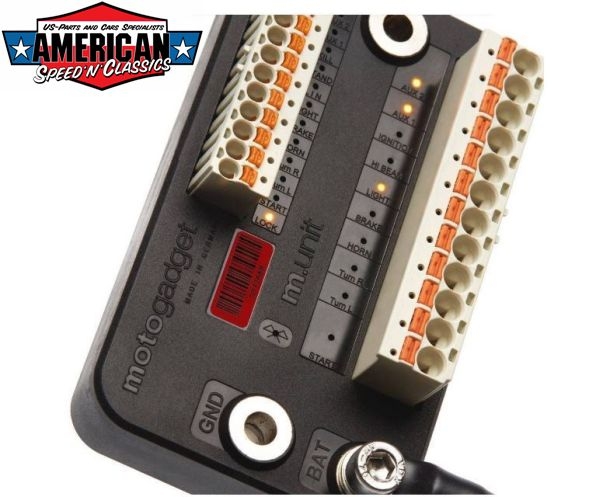

Die neue m.unit basic ohne Bluetooth® LE wurde gegenüber der bewährten m.unit v.2 weiterentwickelt und bedeutend verbessert. Sie besitzt jetzt 12 Eingänge, 10 Ausgänge und austauschbare Qualitätskabelklemmen. Somit bietet Sie die selben Vorzüge wie die m.unit blue, jedoch ohne Bluetooth® LE und Verbindung zur m.ride App.
Die m.unit basic ist die digitale Steuereinheit für ein Motorrad, das Herz der gesamten Fahrzeugelektrik. Sie kann mit Tasterarmaturen oder mit herkömmlichen, schaltenden Lenkerarmaturen bedient werden. Sie schaltet alle notwendigen Komponenten am Fahrzeug und gleichzeitig übernimmt sie die Aufgaben der elektrischen Sicherungen.
Relais und einzelne Komponenten im Kabelbaum werden stark reduziert und es kann in kürzester Zeit eine neue, minimierte Verkabelung des Fahrzeugs erfolgen.
Bei Verwendung des m.button wird die Anzahl aller Schaltarmaturanschlüsse auf ein einziges Kabel reduziert.

Funktion

• Komplette digitale Tastersteuerung, 4-Taster- oder 5-Tasterbedienung möglich. Betrieb mit Schalter ebenfalls möglich.
• Kompletter Ersatz für den Sicherungskasten. 10 unabhängige Stromkreise werden digital überwacht und bei Störungen abgeschaltet. Nach Beseitigung der Störung wird die Sicherungsfunktion automatisch zurückgesetzt
• Integrierte Alarmanlage mit lageunabhängigem Gravitationssensor
• Integriertes, digitales, lastunabhängiges Blinkrelais, Abschaltautomatik optional und einstellbar, m.wave Modus wählbar
• Integrierte Warnblinkanlage - funktioniert auch bei abgestellter Zündung
• Blinker optional als Positionslicht. Lechtintensität einstellbar
• Standlicht und Lichthupe integriert
• Steuerung von Abblend- und Fernlicht (bis 200 W Schaltleistung) mit nur einem Taster
• Integrierter, digitaler Bremslichtmodulator, Blinkmodus programmierbar
• Beschleunigungsgesteuertes Gefahrenbremslicht (automatisches Warnsignal)
• Integriertes Starterrelais für Starter mit Magnetschalter (bis 30 A Schaltleistung)
• Intelligente und konfigurierbare Steuerung/Abschaltung der Verbraucher, um beim Startvorgang die maximale Startenergie der Batterie nutzen zu können
• Integriertes, digitales Hupenrelais
• Zwei konfigurierbare Zusatzausgänge AUX1 und AUX2
• Diagnosefunktion für Belegung von Eingang, Ausgang, Schaltstatus des Stromkreises, Kurzschlussdiagnose usw. über 22 LEDs
• Kalibrierung und Strommessung ermöglicht Defekterkennung von allen Leuchtmitteln
• Betrieb einer Rücklicht-Bremslicht-Kombination mit nur einer Zuleitung möglich
• die m.unit basic ermöglicht einen minimalen Kabelbaum und einfache Verkabelung - speziell mit m.button
• kleinste Abmessungen
• absolut wasserdicht und vibrationsfest

Lieferumfang

• m.unit basic
• ca. 50 cm Anschlusskabel für Batterie-Pluspol mit 10 mm² Querschnitt
• 2 Kabelösen
• 1 x M5 Edelstahlschraube
• 2 x M5 Edelstahlschraube mit Mutter
• Ausführliche Anbau- und Bedienungsanleitung

Spezifikationen und Features
L/B/H    90 x 53 x 30 mm, Bohrungsabstand 74 mm
Gewicht              ca. 180 g
Befestigung       2 x M5 Edelstahlschrauben (Montage und Masseanschluss), 1 x M5 Schraubkontakt für Batterie Plus
Betriebsspannung          6 V - 20 V
Betriebstemperatur      -20°... +80°C

11 x Steuereingang (Minus/Masse geschaltet)​

• Blinker links
• Blinker rechts
• Abblend-/Fernlicht
• Starter
• Hupe
• Bremslicht
• Killschalter
• Ständerschalter
• LIN-Bus
• AUX1
• AUX2
• 1 x Eingang (+12V geschaltet) für Zündschloss oder m.lock

10 x Ausgang (+12V)

• Blinker links
• Blinker rechts
• Abblendlicht
• Fernlicht
• Starter
• Hupe
• Bremslicht
• Zündung
• AUX1
• AUX2
